規格參數

包裝能力：150-180袋/小時

包裝重量: 25kg/袋

額定電壓：380V ±10% 50HZ

功率: 2KW

耗氣量: 175Nm3/小時

重量：約1t

適用袋子: 紙袋，重膜袋(厚度0.18-0.25mm）

袋子尺寸: 寬(400-600)mm×高(700-1100)mm

設備尺寸：3920×3160×2200MM(標準設備)

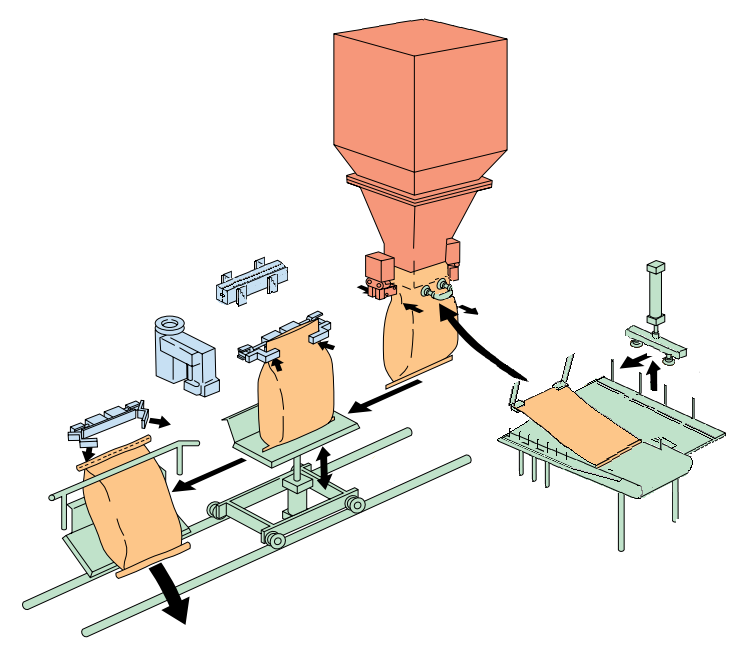

示意圖

1.袋庫

把袋子放整齊，頂部開口朝前。袋庫可填裝大約50個袋。

2.吸袋提取單元

一次取一個袋子，進行橫向移動，然后放在空袋整形位置。

3.空袋整形

每個袋子的兩邊都有檔尺回縮收緊以確保袋子位置中心。

4. 夾袋送袋裝置

袋子的兩邊用30毫米寬的夾子夾住后，送往下料口。

5.開袋裝置

吸盤拉動袋子口，然后用真空發生器釋放。當真空打開袋口時，夾子向內移動。

5.下料口

特殊設計的膨脹噴口（旋轉90度的傳統漏斗）填充產品。夾鉗在填充后伸出以展開角撐板。

6.載臺小車及袋底拍擊裝置

裝填開始時，輸送臺車移動到下料位置。底部的拍打板從下面支撐袋子，拍打袋子排氣夯實物料。

7.袋封口機

袋子灌裝完成后，在載臺小車上直接被加熱裝置進行加緊后進行袋口熱封，或送入縫紉機處進行袋口的縫合。

8. 倒袋裝置（客戶選配）

封口完成后的袋子直接被載車小車送至規定位置時，小車底板傾斜將袋子進行倒袋送入下一環節或直接立袋送入下一輸送機處。
